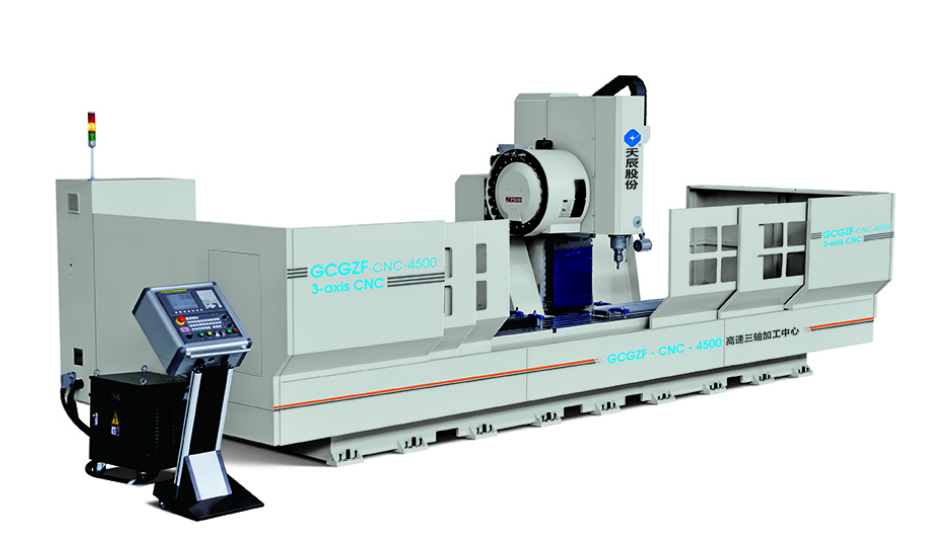

◆?铝型材高速三轴数控加工中心 GCGZF-CNC-4500
?
1、特点简介：
☆?适用于轨道交通铝型材及各种工业铝型材、轻质合金及Upvc等材料的孔、槽及轮廓形状等工序的加工，具备铣削、钻削、镗孔及攻螺纹等功能；
☆?采用发那科高品质数控系统，具有良好的操作界面，可完成复杂的三轴联动加工；
☆?主轴采用伺服电机+机械主轴的结构，伺服电机功率大，扭矩大；主轴刚性好；
☆?采用铸铁工作台。工作台上均布T型槽，方便工件及工装的安装、夹紧及更换；
☆?采用工作台固定，立柱及主轴箱移动式布局，减小占地面积。刀库随立柱一起移动，方便换刀，换刀时间2秒；
☆?床身采用优质钢板焊接结构，并经充分时效处理，整体刚性足；
☆?配置有自动排屑机，方便排屑；
☆?主轴采用BT40锥柄，最高转速10000r/min，可以满足高速铣削；
☆?刀库配置24刀位，圆盘式刀库，刀库附带机械手臂，可自动换刀；
☆?配置安全防护装置，确保操作者人身安全；
☆?可选配第四轴旋转工作台，完成工件的翻转定位加工。
2、主要规格及技术参数：
☆?纵向行程??(X轴)：4500 mm
☆?横向行程??(y轴)：500 mm
☆?垂直行程??(z轴)：550 mm
☆?X轴运行速度：0～60 m/min
☆?Y轴运行速度：0～30 m/min
☆?Z轴运行速度：0～20 m/min
☆?主轴转速：0～10000 rpm
☆?主轴功率：7.5 kw/11kw
☆?刀具库：BT40 ?24刀位、圆盘刀库
☆?刀具最大安装长度：135 mm
☆?刀柄：BT40刀柄
☆?刀柄拉钉：BT40 45度
☆?气源：0.5-0.8 MPa
☆?电源：380V/50 Hz
☆?装机总功率：21 kW
☆?润滑、冷却：油脂润滑，切削液冷却
☆?加工尺寸范围（宽×高×长）：4500×500×400mm
☆?加工形式：一次装夹可加工零件上平面各种孔
☆?外形尺寸（长×宽×高）：8500×2800×2800mm
☆?机床净重：7000kg
3、主要加工精度：
☆?定位精度: ??????????±0.05mm
☆?重复定位精度: ??????±0.02mm
☆?加工精度：??????????±0.1mm
☆?切削表面粗糙度??????Ra6.3μm
4、主要元器件配置：
☆?数控系统：日本发那科FANUC
☆?各伺服轴驱动：日本发那科FANUC
☆?机械主轴：台湾普森?POSA
☆?圆盘式刀库：台湾北钜?POJU
☆?伺服主轴电机：日本发那科FANUC
☆?齿条：德国亚特兰大?ATLANTA
☆?直线导轨：台湾上银HIWIN/银泰PMI
☆?气动元件；日本SMC
☆?低压电器：德国西门子SIEMENS
